Onderdelen zoeken op model en een passende match controleren
Praktische keuzehulp
Onderdelen zoeken op model en een passende match controleren
Zoek een onderdeel met het volledige model van je apparaat en, als dat beschikbaar is, het nummer van het oude onderdeel. Controleer in een onderdelenlijst of een andere herleidbare bevestiging of juist dat deel bij jouw uitvoering hoort. Een vergelijkbare foto of maat is daarvoor niet genoeg.
Inhoudsopgave
Handig bij deze gids
Deze producten sluiten aan op de onderwerpen in deze gids. Bekijk per product het gebruik en waar je op moet letten bij je keuze.
Een spuitrevolver vervangen
Revolverafsluiter voor Rugspuit en Trolleydrukspuit – FlowZone Concrete
Deze revolverafsluiter is bedoeld voor de FlowZone rugspuit FLOW001 en trolleydrukspuit FLOW002, zodat je gericht op het model kunt zoeken.
Let op bij je keuze Controleer welk volledig modelnummer op jouw spuit staat en vergelijk het benodigde onderdeel met de onderdelenlijst.
Een passend verlengstuk zoeken

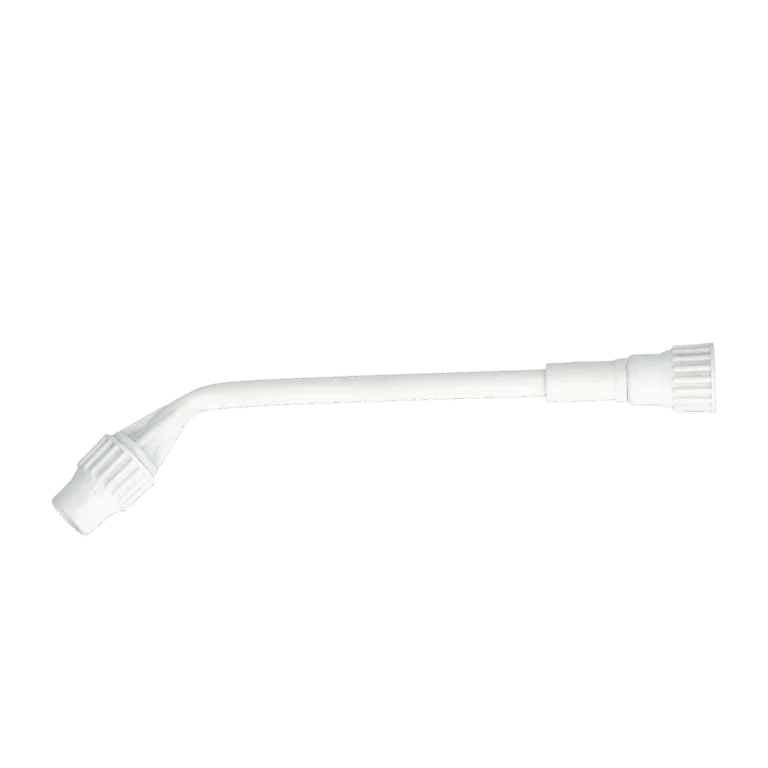

Verlengstuk van 16 cm – Birchmeier Foxy Plus
Dit verlengstuk van 16 cm is gemaakt voor de Birchmeier Foxy Plus en laat zien waarom je een onderdeel bij het juiste apparaatmodel zoekt.
Let op bij je keuze Controleer of je spuit daadwerkelijk een Foxy Plus is en raadpleeg de aanwijzingen voor het bevestigen van het verlengstuk.
Jouw gegevens
Heb je nog geen bevestigde match? Hieronder lees je welke gegevens je kunt verzamelen en wanneer je beter om een handmatige controle vraagt.
Onderdelen zoeken met model en onderdeelnummer
- Identificeer het apparaat: schrijf merk en model letterlijk over, inclusief letters, cijfers en toevoegingen. Noteer een revisie of variant afzonderlijk als de documentatie die gebruikt.
- Identificeer het onderdeel: zoek het nummer op het oude deel, de verpakking of in de onderdelenlijst. Houd dit gescheiden van het productnummer van het complete apparaat.
- Controleer de positie: kijk in de onderdelentekening welk deel bij het nummer hoort.
Bekijk voor de apparaatgegevens de toegankelijke buitenkant en raadpleeg de handleiding als je het typeplaatje niet ziet. De plek verschilt per apparaat. Een fabrikant kan ook een label of gravure gebruiken, zoals Bosch laat zien voor zijn drogers; dat betekent niet dat elk stalapparaat op dezelfde plek een aanduiding heeft. Maak zo nodig een leesbare foto van de hele aanduiding. Open geen behuizing om een nummer te zoeken. Is de aanduiding onleesbaar, kijk dan op de oorspronkelijke verpakking of in de documentatie en laat de identificatie controleren.
Een serienummer kan helpen bij navraag, maar is niet vanzelf het modelnummer of het bestelnummer van het onderdeel. Op de productpagina van de Aesculap Econom II staan bijvoorbeeld een apparaatmodel en afzonderlijk genummerde onderdelen.
Controleren of een onderdeel bij jouw apparaat past
Begin met een onderdelenlijst voor jouw modelvariant. Vergelijk de functie en positie van het deel en kijk daarna naar relevante eigenschappen, zoals bevestigingspunten, aansluiting en eventuele elektrische uitvoering. Meet je een aansluiting, noteer dan de maat én de eenheid. Een overeenkomende maat is een extra controle, geen bevestiging dat het deel geschikt is.
| Gevonden informatie | Wat kun je concluderen? | Wat doe je? |
|---|---|---|
| Een onderdelenlijst koppelt jouw modelvariant, de juiste positie en het onderdeelnummer. | Er is een gedocumenteerde match binnen de voorwaarden van die lijst. | Controleer de genoemde uitvoering en aanwijzingen. |
| De fabrikant bevestigt een opvolgend nummer voor jouw variant. | De vervanging is onderbouwd binnen de genoemde voorwaarden. | Controleer ook de aanwijzingen bij de vervanging. |
| Alleen de naam, foto of maat lijkt te kloppen. | De compatibiliteit is niet bevestigd. | Zoek een bron voor jouw model of vraag om controle. |
Noteer welke bron en welke versie je gebruikt. Heb je het exacte nummer van een vervallen onderdeel, maar geen uitdrukkelijke bevestiging van een opvolger voor jouw uitvoering? Behandel een ander nummer dan niet als bevestigde vervanging.
Voorbeeld: een onderdeel voor de H10 drinkbak
Kerbl noemt voor de verwarmbare H10 drinkbak twee uitvoeringen: 222005 van 50 W en 222010 van 80 W. Voor een verwarmingsonderdeel is alleen de naam H10 dus niet genoeg om de uitvoering vast te stellen. Dit is een identificatievoorbeeld, geen aanduiding van het assortiment bij Farmora. Bekijk de uitvoeringen bij Kerbl.
Noteer het productnummer van de drinkbak apart van het nummer van het losse deel. Zoek bij een aansluiting ook uit welke opening of verbinding je bedoelt. Volgens de handleiding van de H10 kan de waterleiding boven of onder worden aangesloten; de opgegeven wateraansluiting is G ½. Vergelijk daarom niet alleen de maat, maar ook de plaats, functie en benodigde afdichting.
Kerbl vermeldt blinde stop 22209 met aansluiting G ½ als geschikt voor zowel 222005 als 222010. In de onderdelenlijst staat ook een anders genoemde beschermstop met nummer 6300. Neem die nummers niet als uitwisselbaar aan: controleer de functie in de onderdelenlijst en de geschikte uitvoeringen bij Kerbl.
Afwijkende variant: een netsnoer voor de GT474
In de Aesculap onderdelenlijst voor GT474 van 5 juli 2023 staan voor GT474 en varianten zoals GT474H verschillende nummers voor netsnoeren. Kies zo’n onderdeel dus niet op de naam GT474 of het uiterlijk van de stekker alleen. Controleer eerst de variant van jouw apparaat en de bijbehorende onderdelenpositie.
Een onzekere match van een onderdeel laten controleren
Verzamel voor een handmatige controle het volledige model, de variant, het nummer en een foto van het oude deel. Voeg zo mogelijk de positie in de onderdelentekening toe. Vraag op welke bron een voorgesteld onderdeelnummer voor jouw uitvoering is gebaseerd. Ook MESTO verwijst bij twijfel over de juiste drukventielschijf naar ondersteuning.
Gaat het om een drinkbak? Stuur ook een foto van de hele bak en een scherpe foto van de betreffende aansluiting mee. Beschrijf wat ontbreekt of niet goed werkt. Vraag de fabrikant of leverancier om hulp als het productnummer onleesbaar is, de bak is aangepast of de onderdelenlijst jouw uitvoering niet duidelijk noemt. Werkt de drinkbak intussen niet, bied de dieren dan een andere bereikbare drinkmogelijkheid. De NVWA benadrukt dat gehouden dieren genoeg te drinken moeten krijgen.
Wil je losse onderdelen voor stalgereedschap bekijken? Dat kan in de Farmora categorie voor stalgereedschap. Een vermelding in een categorie bevestigt niet dat een onderdeel op jouw apparaat past.
Een vervangend onderdeel volgens de handleiding monteren
Lees vóór montage de instructies voor jouw uitvoering en het betreffende onderdeel. Bij de H10 schrijft Kerbl voor dat de vrije wateraansluiting met een blinde stop wordt afgedicht als de leiding aan één kant is aangesloten. Voor de elektrische aansluiting van deze verwarmbare drinkbak schrijft Kerbl een gekwalificeerde elektrotechnicus voor. Deze aanwijzingen staan in de montagehandleiding van Kerbl en gelden niet automatisch voor andere modellen.
De handleiding voor de Aesculap GT474 en GT677 schrijft voor om vóór reparatie of onderhoud de stekker uit het stopcontact te halen. Voor de MESTO AQUA 1 drukspuit schrijft de fabrikant voor om vóór onderhoud de druk te laten ontsnappen; reparaties aan dit apparaat laat hij aan zijn service of erkende partners over. Volg de aanwijzingen voor jouw eigen apparaat, niet die van een ander model.
Ontbreken de montage instructies of is onduidelijk of je de ingreep zelf mag uitvoeren? Vraag de fabrikant, leverancier of een geschikte reparateur om advies voordat je verdergaat.
