Lage spanning op schrikdraad: doorloop de controles uit de handleiding
Valt de spanning op je schrikdraad tegen? Zoek eerst het merk en model van je schrikdraadapparaat op en pak de bijbehorende handleiding. Kijk naar zichtbare problemen en meet alleen met een tester die geschikt is voor elektrische afrasteringen. Noteer waar je meet: één lage waarde vertelt je nog niet welk onderdeel de oorzaak is. De controlekaart van AKO laat zien dat de volgende controle afhangt van de eerdere uitkomst.
Inhoudsopgave
- Producten bij deze gids
- Wat je veilig zelf kunt controleren voordat je meet
- Spanning meten en meetpunten noteren
- Voeding en aansluitingen van de afrastering controleren
- Begroeiing en geleiders langs de afrastering nakijken
- Aarding controleren volgens de handleiding
- Wanneer je stopt met controleren en hulp inschakelt
Handig bij deze gids
Deze producten sluiten aan op de onderwerpen in deze gids. Bekijk per product het gebruik en waar je op moet letten bij je keuze.
Een doorhangende draad spannen

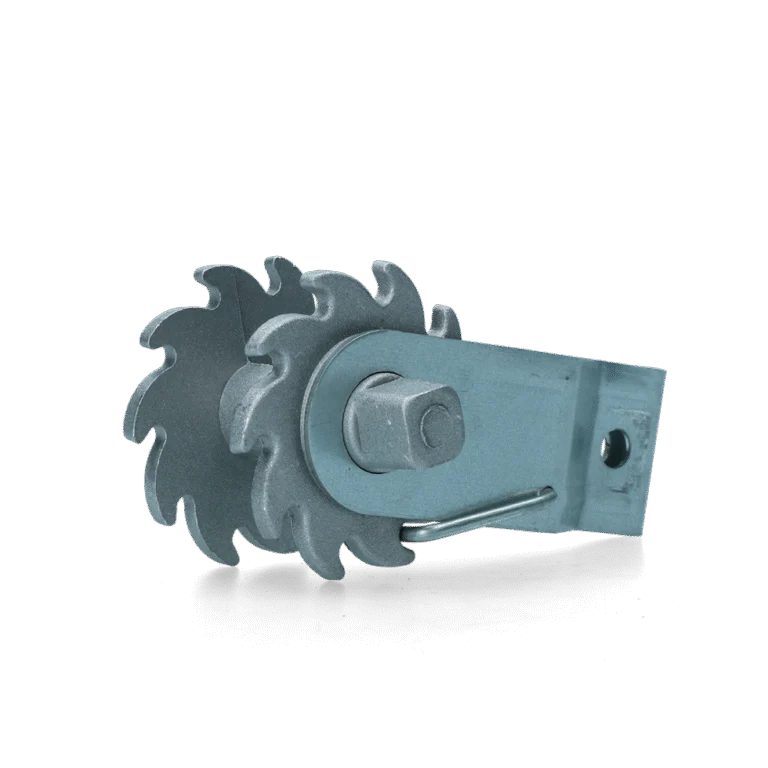

Draadspanner met Tandrad van Aluminium en Zink – ZoneGuard
Met deze draadspanner kun je een afrasteringsdraad op spanning brengen als je bij de controle een doorhangend stuk aantreft.
Let op bij je keuze Schakel het apparaat volgens de handleiding uit voordat je de draad bijstelt.
Een beschadigde isolator vervangen

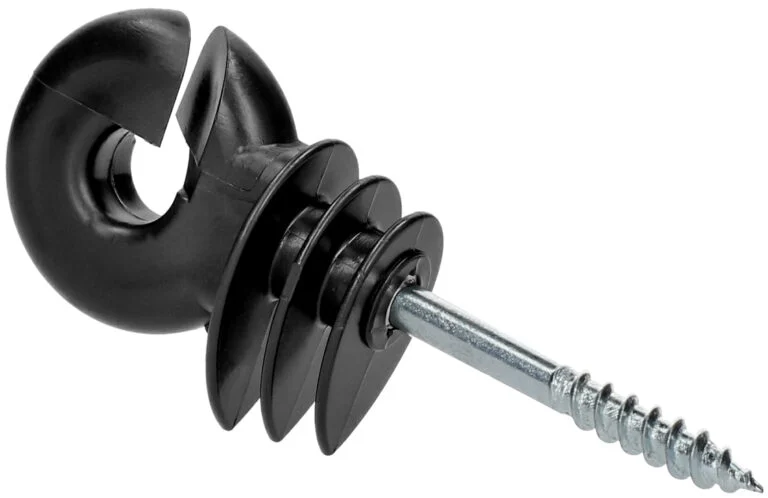

Ringisolator Zwart zonder Doorlopende Kern, 25 Stuks – ZoneGuard
Deze ringisolator geeft de geleider een bevestigingspunt langs de palen als een bestaande isolator beschadigd blijkt.
Let op bij je keuze Controleer of deze uitvoering past bij je palen en geleider.
De aansluiting naar de draad herstellen
Aansluitkabel voor Draad en Lint met Krokodillenklem, 100 cm – ZoneGuard
Deze aansluitkabel verbindt het afrasteringsapparaat met draad of lint als juist die aansluiting vervangen moet worden.
Let op bij je keuze Controleer of de krokodillenklem bij je aansluitpunt past en of 100 cm lang genoeg is.
Jouw gegevens
Wat je veilig zelf kunt controleren voordat je meet
Bekijk op afstand de indicaties van het apparaat en loop de route van de afrastering na. Zie je begroeiing tegen de geleider, een tak op de draad of een draad die op de grond ligt? Schrijf de plek op. Gebruik geen aanraking of zelfgemaakte vonk als test. Een brandend lampje op het apparaat vervangt geen meting aan de afrastering. Ook beschadigde isolatoren en verbindingen verdienen aandacht; ze worden genoemd in de handleiding van de Gallagher MBS1800i en MBS2800i.
Moet je iets aan de draad, een verbinding of begroeiing veranderen? Schakel het apparaat dan eerst uit zoals de eigen handleiding voorschrijft. Is een kabel of het apparaat zichtbaar beschadigd, stop dan het gebruik en vraag deskundige hulp.
Spanning meten en meetpunten noteren

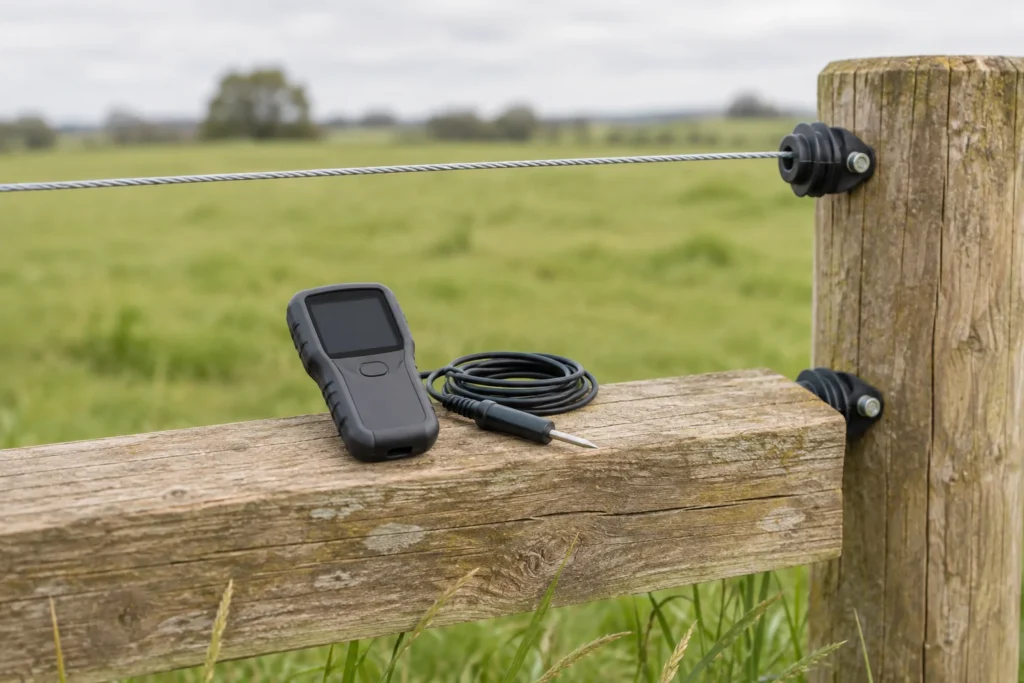

Gebruik een geschikte afrasteringstester die een getal in volt (V) of kilovolt (kV) toont. Volg voor het contact met de draad en de aardreferentie de instructies van jouw tester. De digitale voltmeter van Gallagher gebruikt bijvoorbeeld een aardpennetje bij een meting aan de draad. Een tester die alleen lampjes toont, levert geen getal voor de meetkaart.
Begin op een bereikbaar punt aan het begin van de aangesloten afrastering. Meet daarna op herkenbare plaatsen langs dezelfde geleider, bijvoorbeeld vóór en na een doorgang. Noteer telkens de plaats, de getoonde waarde en de eenheid. Gebruik dezelfde tester en meetwijze als je waarden wilt vergelijken.
| Meetpunt | Waarde | Eenheid | Waarneming of volgende controle |
|---|---|---|---|
| Begin van de afrastering | Nog niet gemeten | V of kV | Noteer de indicatie van het apparaat |
| Vóór de doorgang | Nog niet gemeten | V of kV | Bekijk de verbinding |
| Na de doorgang | Nog niet gemeten | V of kV | Vergelijk pas na beide metingen |
| Verderop langs de geleider | Nog niet gemeten | V of kV | Bekijk begroeiing en isolatoren |
Heb je geen geschikte tester? Laat de waarde dan leeg: ontbrekend is niet hetzelfde als nul. Verschillen twee daadwerkelijk gemeten waarden, vergelijk ze dan alleen als hun eenheden overeenkomen. Je kunt het verschil berekenen door de latere waarde van de eerdere af te trekken. Dat verschil geeft een plek voor de volgende controle, maar bewijst niet welk onderdeel defect is. Vul een door de tester getoonde nul wel als meting in en controleer volgens de testerinstructies of die meting geldig is.
Voeding en aansluitingen van de afrastering controleren
Kijk welk type voeding jouw apparaat gebruikt en wat de indicaties volgens zijn handleiding betekenen. De Gallagher MBS1800i en MBS2800i hebben bijvoorbeeld afzonderlijke aanduidingen voor voeding en afrasteringsfouten; neem hun betekenis niet over voor een ander model. Bekijk aansluitingen en doorgangen op zichtbare schade, zonder aan een ingeschakelde aansluiting te werken. Een meting aan een aangesloten afrastering kun je niet zomaar gelijkstellen aan een apparaattest met losgemaakte toevoerleiding. Volg voor zo’n afzonderlijke proef uitsluitend de exacte handleiding en vraag hulp als je de vereiste handelingen niet veilig kunt uitvoeren. Gallagher handleiding; AKO controlekaart.
Begroeiing en geleiders langs de afrastering nakijken
Loop vooral het deel na waar je verschillende meetwaarden hebt genoteerd. Kijk naar begroeiing, een doorhangende of gebroken geleider, beschadigde isolatoren en verbindingen die los lijken. Dat zijn controlepunten, geen diagnose op basis van alleen een spanningsverschil. De AKO controlekaart noemt deze plekken bij het nalopen van de afrastering.
Noteer eerst wat je aantreft. Heb je daarna veilig iets kunnen verhelpen met het apparaat uitgeschakeld, meet dan opnieuw op dezelfde punten. Vervang geen onderdeel uitsluitend omdat verderop een andere waarde wordt getoond.
Aarding controleren volgens de handleiding
Bekijk van buitenaf of de aardverbinding zichtbaar los of beschadigd is. Voor een beoordeling van de aarding kan de handleiding een aparte proef voorschrijven waarbij de afrastering wordt belast. De opstelling en beoordeling uit de AKO controlekaart zijn niet uitwisselbaar met die van de Gallagher MBS1800i en MBS2800i. Gebruik daarom alleen de instructies voor jouw eigen apparaat en laat de proef uitvoeren als je die niet veilig kunt doen.
Let ook op wat het display werkelijk laat zien. Bij die twee Gallagher modellen kan de uitlezing voor aardespanning nul tonen wanneer de afzonderlijke referentieaarde ontbreekt. Zo’n displaywaarde is dan op zichzelf geen bewijs dat de aarding goed is. Noteer welke meting je hebt gedaan en welke meetopstelling daarbij hoorde.
Wanneer je stopt met controleren en hulp inschakelt
Stop wanneer je het apparaat niet kunt identificeren, de vereiste meting niet kunt doen, schade aan kabel of apparaat ziet, of voor de volgende stap apparatuur moet openen of elektrische aansluitingen moet onderzoeken die je niet veilig kunt hanteren. Vertrouw tot de oorzaak duidelijk is niet alleen op een lampje als bewijs dat de afrastering goed werkt. De Gallagher handleiding verwijst reparatie van de genoemde apparaten naar bevoegd servicepersoneel.
Geef degene die je helpt het merk en model, de gebruikte handleiding, het type tester, je meetpunten en alle afgelezen waarden met eenheid door. Vertel ook welke proef je niet hebt uitgevoerd. Zo hoeft niemand een ontbrekende meting als nul te interpreteren.
