Schrikdraad met zonnepaneel van stroom voorzien
Kort antwoord: kies niet eerst een zonnepaneel, maar zoek de handleiding van je schrikdraadapparaat op. Daarin moet staan welke voeding en zonneopstelling voor jouw model geschikt zijn. Een paneel, laadregeling en accu moeten vervolgens bij elkaar passen. Soms zijn onderdelen al in een compleet solar apparaat verwerkt. Twee verschillende Gallagher schema’s en instructies laten zien waarom je niet zomaar een aansluitwijze van een andere kit kunt overnemen.
Inhoudsopgave
- Producten bij deze gids
- Netstroom, verplaatsing en controle: wanneer is zonnevoeding zinvol?
- Paneel, laadregelaar, accu en schrikdraadapparaat op elkaar afstemmen
- Verbruik, accu, plaatsing en seizoen als basis voor de dimensionering
- Het paneel plaatsen met oog voor schaduw, bescherming en inspectie
- De zonneopstelling aansluiten volgens de fabrikant
- Laadproblemen onderscheiden van problemen op de afrastering
Handig bij deze gids
Deze producten sluiten aan op de onderwerpen in deze gids. Bekijk per product het gebruik en waar je op moet letten bij je keuze.
Een apparaat met zonnepaneel

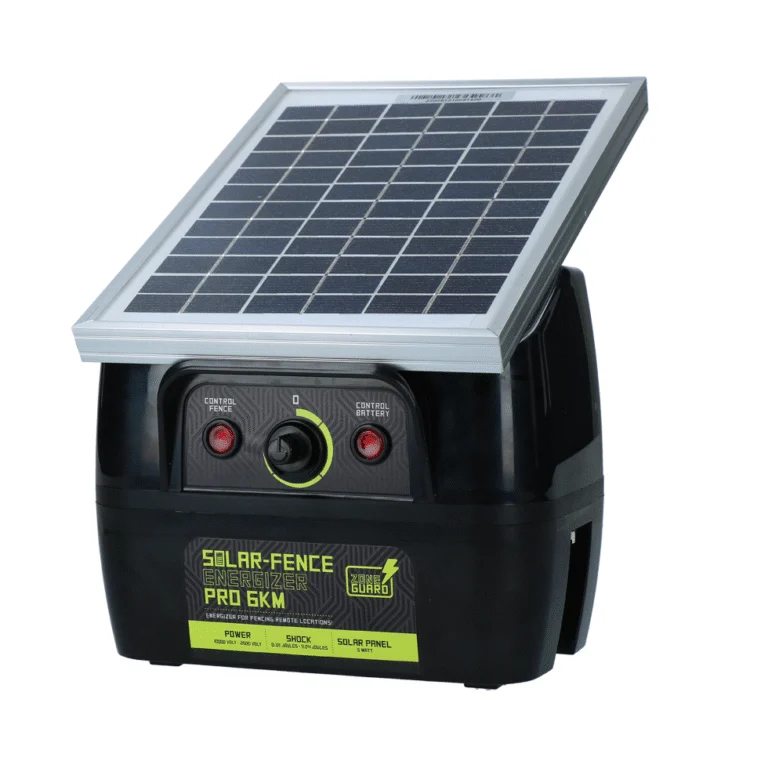

Schrikdraadapparaat op Zonne energie met 5 W Zonnepaneel – ZoneGuard Solar-Fence Energizer Pro 6 km
Voor een afrastering zonder stopcontact is dit schrikdraadapparaat met een zonnepaneel van 5 W een mogelijkheid.
Let op bij je keuze Controleer of het apparaat past bij je afrastering en of het paneel op de gekozen plek voldoende licht krijgt.
De afrastering apart controleren
Schrikdraadtester met 6 LED Niveaus – ZoneGuard Multilight
Met deze tester kun je het aangegeven spanningsniveau zowel bij het apparaat als verderop aan de afrastering controleren.
Let op bij je keuze Meet op meerdere plekken langs de afrastering, want een laadindicatie zegt niet wat er verderop op de draad gebeurt.
Noteer daarom merk en model van het apparaat, de gegevens van de accu en het paneel, en het model van een eventuele losse laadregelaar. Ontbreekt een bevestigde combinatie? Vraag de fabrikant of leverancier om een passende opstelling voordat je onderdelen aansluit.
Netstroom, verplaatsing en controle: wanneer is zonnevoeding zinvol?
Is op je vaste plek een geschikte aansluiting op het lichtnet beschikbaar, vergelijk die mogelijkheid dan eerst met zonnevoeding. Bij een afgelegen of regelmatig verplaatste afrastering kan een zonneopstelling praktischer zijn, mits je het paneel telkens goed kunt plaatsen en de voeding kunt blijven controleren.
- Vaste plek: welke voedingswijze ondersteunt het apparaat en waar mag het volgens de handleiding staan?
- Afgelegen plek: is er genoeg ruimte voor een paneel zonder langdurige schaduw?
- Verplaatsbare afrastering: kun je paneel en onderdelen veilig meenemen, bevestigen en inspecteren?
Zonnevoeding neemt de controle van de afrastering niet over. Een laadindicatie vertelt je niet automatisch wat de spanning verderop op de draad is. Gallagher adviseert de afrastering afzonderlijk te testen. Voor een breder overzicht van afrasteringsonderdelen kun je ook bij Farmora afrastering kijken; een categorieoverzicht bevestigt geen compatibiliteit van losse onderdelen.
Paneel, laadregelaar, accu en schrikdraadapparaat op elkaar afstemmen
- Zonnepaneel: levert stroom wanneer er voldoende licht is. Controleer de toegestane paneelgegevens bij de laadregeling.
- Laadregeling: regelt het laden van de accu. Controleer of de regeling ingebouwd is of als los onderdeel nodig is.
- Accu: slaat energie op voor het apparaat. Controleer welke accu en laadwijze de fabrikant toestaat.
- Schrikdraadapparaat: voedt de afrastering vanuit een voor dit model geschikte bron. Controleer de voorgeschreven verbinding met de voeding.
Het verschil tussen kits is concreet: bij de Gallagher S220 en S230 mag het paneel met geïntegreerde regelaar niet rechtstreeks op het genoemde schrikdraadapparaat worden aangesloten. Een andere Gallagher bevestigingskit voor de B100, B200 en B300 beschrijft juist aansluitingen op het apparaat. Alleen de instructie van de exacte kit bepaalt wat je doet. Lees de instructie voor S220 en S230 naast die van de specifieke bevestigingskit.
| Onderdeel | Schrijf op | Vraag na of zoek op |
|---|---|---|
| Apparaat | Merk, model, toegestane voeding en verbruik per gebruiksstand | Welke zonneopstelling ondersteunt dit model? |
| Accu | Type, spanning en capaciteit | Past de accu bij apparaat én laadwijze? |
| Paneel | Model en elektrische gegevens | Past het paneel bij de laadregeling? |
| Laadregeling | Model, of aanduiding dat deze is ingebouwd | Welke accu, paneelgegevens en instellingen zijn toegestaan? |
Bij een losse regelaar zijn de grenzen voor paneel en accu afhankelijk van het model. De installatiehandleiding van een Victron laadregelaar is daarvan een voorbeeld, geen handleiding voor iedere regelaar.
Verbruik, accu, plaatsing en seizoen als basis voor de dimensionering
Een getal in watt op het paneel vertelt niet hoe lang jouw afrastering kan blijven werken. Leg voor een beoordeling het verbruik in de gekozen stand, de accugegevens, de laadregeling, de plaats van het paneel en de gewenste gebruiksperiode naast elkaar. Gallagher noemt bij de S230 bijvoorbeeld zowel een B200 apparaat als een paneel, een AGM accu en verschillend accuverbruik per stand. Die gegevens beschrijven deze combinatie, niet die van jou.
Vertel de fabrikant of leverancier ook of de afrastering alleen in het weideseizoen of juist in een periode met minder daglicht moet werken. Bomen, gebouwen, bewolking en een lagere zonnestand in de winter kunnen de opbrengst beperken. Vraag om een beoordeling voor de beoogde plek en periode, zonder op basis van alleen paneelvermogen een aantal dagen zonder zon te veronderstellen. Victron bespreekt deze oorzaken van beperkte zonneopbrengst.

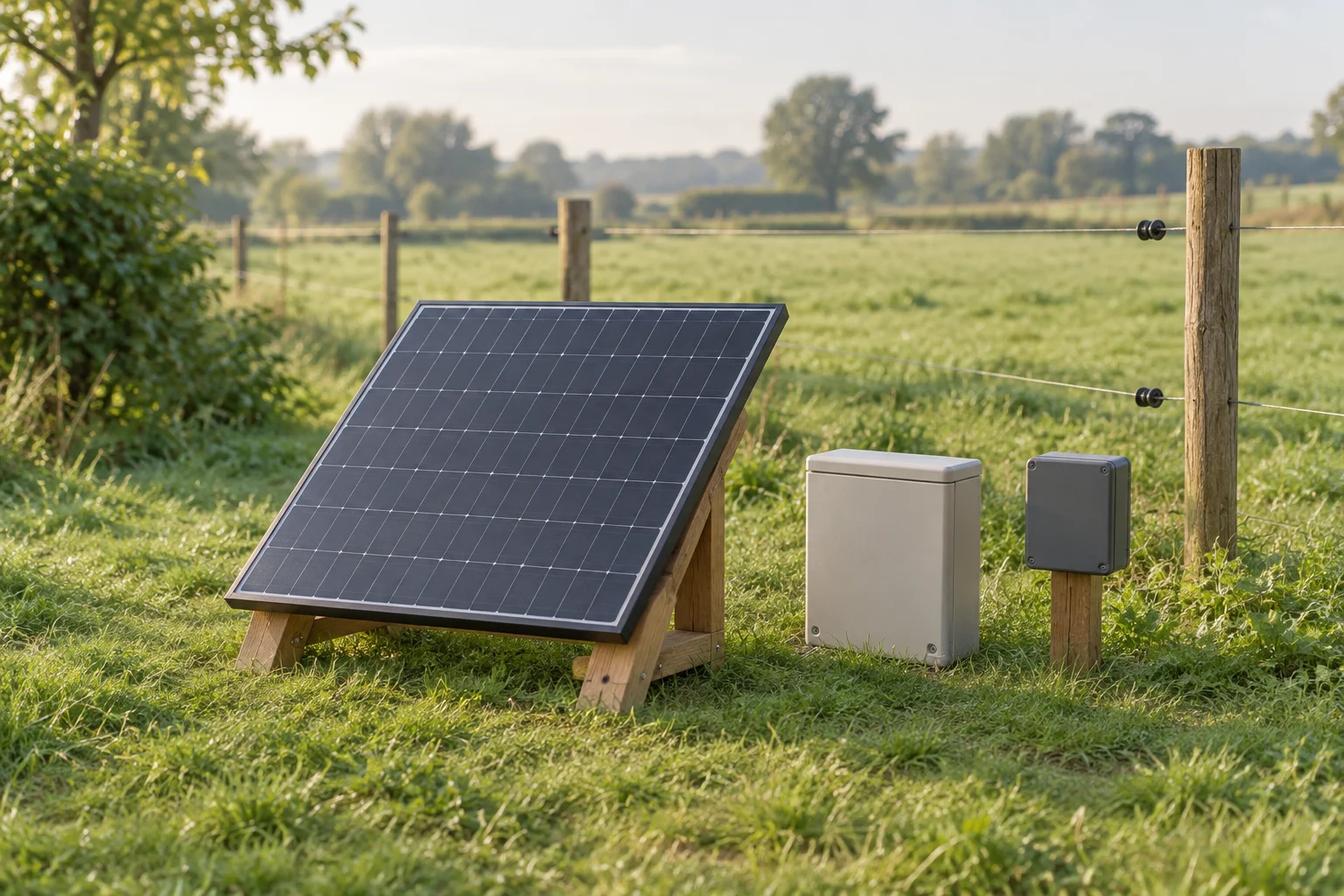

Het paneel plaatsen met oog voor schaduw, bescherming en inspectie
Bekijk de plek op verschillende momenten: valt er schaduw op het paneel, en kan begroeiing later het licht wegnemen? Controleer of je het paneel stevig kunt bevestigen volgens de instructies van het gekozen product en of je paneel, behuizing en kabels kunt bereiken voor inspectie. Vuil op het paneel en seizoensverschillen zijn eveneens aandachtspunten bij tegenvallende opbrengst. Bekijk de aandachtspunten voor licht en vervuiling.
Een geschikt zonnepaneel voor buiten zegt niets over de toegestane plaats van een losse laadregelaar of accu. Controleer de vereiste bescherming van ieder onderdeel en laat aansluitingen niet onbeschermd toegankelijk. De Victron installatiehandleiding schrijft voor de daarin beschreven regelaar afscherming van de aansluitingen voor; volg voor andere producten hun eigen instructies.
De zonneopstelling aansluiten volgens de fabrikant
- Leg de handleidingen van het exacte apparaat, paneel, de accu en eventuele losse regelaar naast elkaar.
- Controleer of de combinatie, aansluitpunten, beveiligingen en instellingen expliciet worden ondersteund.
- Laat de elektrische verbindingen en ingebruikname uitvoeren volgens de bijbehorende instructies. Schakel bij onduidelijkheid een deskundige in.
- Controleer daarna de aanwijzingen van het apparaat en test ook de afrastering.
Neem geen aansluitvolgorde over uit een handleiding van een ander model. Bij een specifieke Victron regelaar hangt de voorgeschreven volgorde bijvoorbeeld samen met het herkennen van de accuspanning. Dat maakt deze volgorde nog geen algemene instructie voor schrikdraadapparaten.
Laadproblemen onderscheiden van problemen op de afrastering
Onderzoek eerst welk deel niet doet wat je verwacht. Zo voorkom je dat je een paneel vervangt terwijl het probleem op de afrastering zit, of andersom.
| Wat valt op? | Kijk eerst naar | Vervolg |
|---|---|---|
| De accu lijkt onvoldoende te laden | De laadindicatie, licht op het paneel, zichtbare vervuiling en foutmeldingen | Volg de probleemzoekhulp van de betreffende fabrikant; laat elektrische controles zo nodig aan een deskundige over. |
| De voeding lijkt te werken, maar de draad niet goed | Begroeiing, zichtbare schade aan isolatoren en verbindingen | Test de afrastering met een geschikte afrasteringstester volgens de instructies van het systeem. |
Bij een laadregelaar kan weinig of geen laadstroom ook betekenen dat de accu al vol is; het is niet op zichzelf bewijs van een defect. Victron onderscheidt verschillende oorzaken van weinig laadstroom. Een lage spanning op de afrastering kan afzonderlijk samenhangen met onder meer aarding, isolatoren, verbindingen of begroeiing. Zie de probleemzoekhulp van Gallagher en de uitleg over spanning meten. Een laadlampje vervangt die meting niet.
