Draad, lint of koord van een elektrische afrastering repareren: schade en verbindingen
Een beschadigde elektrische afrastering repareer je door eerst de plek en het materiaal te bepalen. Een breuk in lint vraagt een andere verbinder dan een breuk in metalen draad; een beschadigde aansluitkabel behandel je weer apart. Zorg dat de dieren veilig begrensd blijven, schakel het apparaat volgens de handleiding uit en controleer de afrastering na het herstel.
Inhoudsopgave
- Producten bij deze gids
- Breuken, losse klemmen, slijtage bij doorgangen en kabelschade herkennen
- Het apparaat volgens voorschrift uitschakelen en dieren beschermen
- Geschikte verbinders voor draad, lint of koord kiezen
- Trekbelasting, contact, isolatie en bereikbaarheid nalopen
- Het herstel nameten en terugkerende schade vastleggen
Handig bij deze gids
Deze producten sluiten aan op de onderwerpen in deze gids. Bekijk per product het gebruik en waar je op moet letten bij je keuze.
Een breuk in koord verbinden

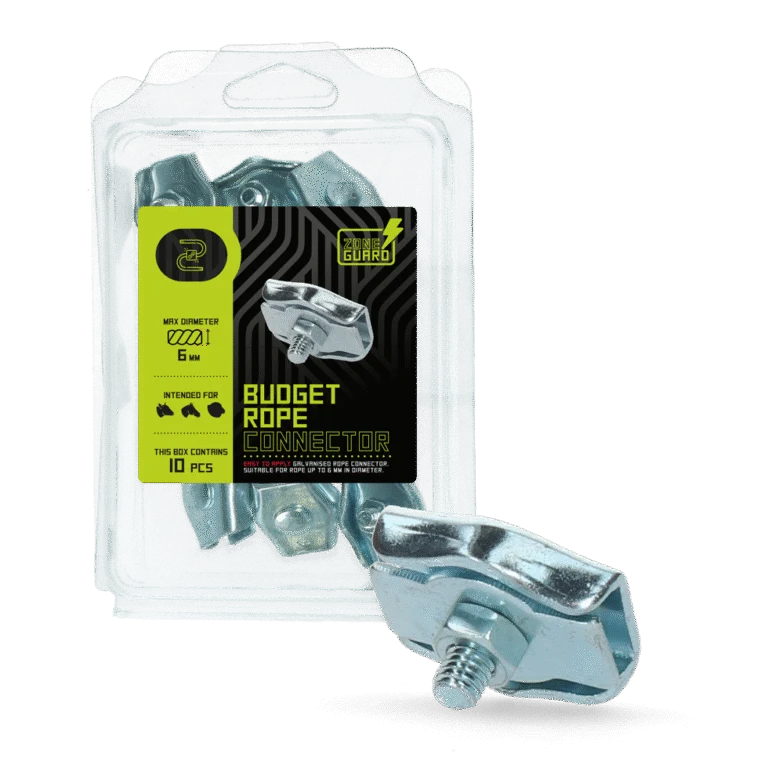

Koordverbinder voor Elektrisch Koord van 6 mm, 10 Stuks – ZoneGuard Budget
Met deze verbinder kun je twee delen elektrisch koord van 6 mm na een breuk weer verbinden.
Let op bij je keuze Meet de diameter van het koord en bekijk of het materiaal naast de breuk nog in goede staat is.
Een beschadigde isolator vervangen

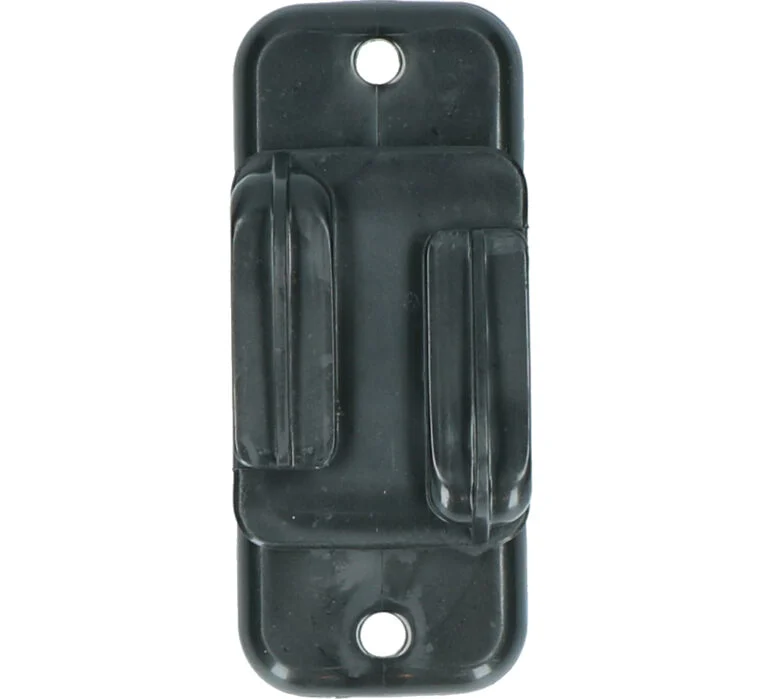

Lintisolator voor Lint tot 20 mm en Koord tot 6 mm, 10 Stuks – ZoneGuard Multi purpose
Deze isolator geeft lint, koord of draad een passend bevestigingspunt als een bestaande isolator beschadigd is.
Let op bij je keuze Controleer de maat van de geleider: het lint mag hoogstens 20 mm breed zijn en koord of draad hoogstens 6 mm dik.
Een slappe lijn aanspannen

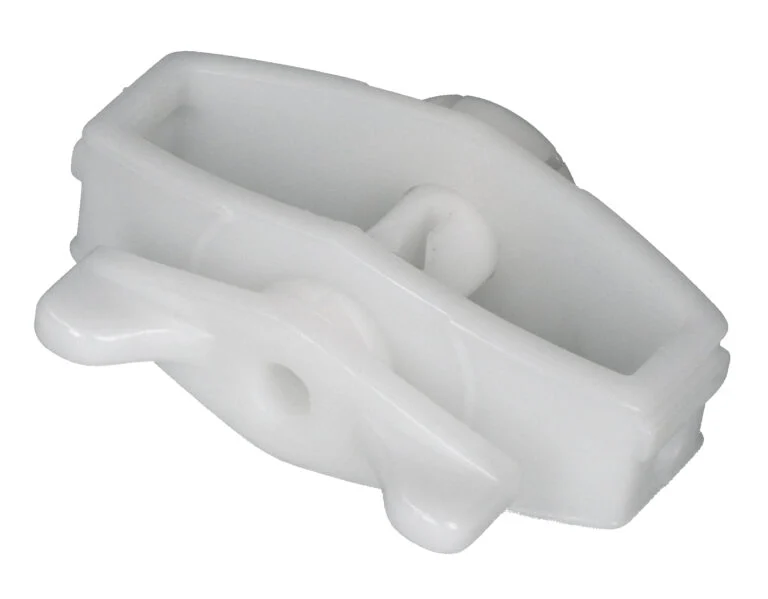

Draadspanner met Tandrad voor Draad, Koord en Lint tot 10 mm – ZoneGuard
Met deze draadspanner kun je een lijn van draad, koord of lint aanspannen als die na het herstel doorhangt.
Let op bij je keuze Gebruik hem niet als verbinder voor een breuk en controleer bij lint of de breedte binnen 10 mm valt.
Breuken, losse klemmen, slijtage bij doorgangen en kabelschade herkennen

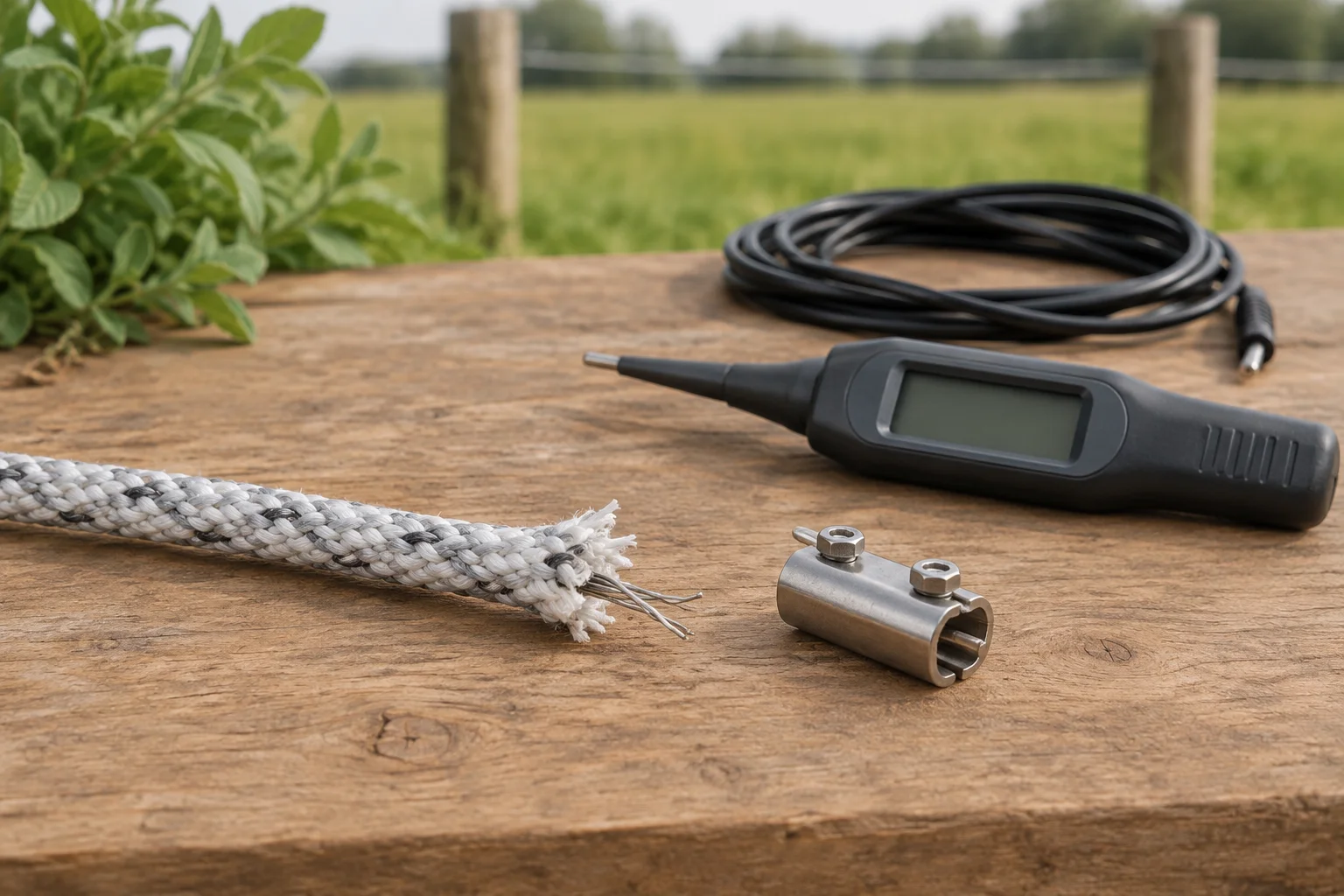

Bekijk niet alleen de zichtbare breuk, maar ook het materiaal ernaast. In kunststof draad, lint en koord kunnen de metalen geleidingsdraden beschadigd zijn terwijl er nog kunststof doorloopt. Controleer bij een doorgang of een klem loszit, een isolator beschadigd is of de geleider langs een onderdeel schuurt. Dat zijn verschillende problemen: een nieuwe verbinder helpt niet als de geleider daarna opnieuw langs dezelfde rand loopt. AKO beschrijft deze afzonderlijke oorzaken van storingen; Gallagher betrekt ook poorten en isolatoren bij de inspectie.
Volg bij vermoedelijke kabelschade de bereikbare route van de aansluitkabel en bekijk de mantel en aansluitpunten. Een beschadigde kabel tussen apparaat en afrastering is niet hetzelfde als een breuk in schriklint. Voor een defecte ondergrondse toevoerkabel adviseert AKO vervanging door een daarvoor geschikte kabel. Laat bij twijfel over kabeltype of route de situatie beoordelen in plaats van de kabel als gewone geleider te verbinden.
Het apparaat volgens voorschrift uitschakelen en dieren beschermen
Controleer vóór het openen van de afrastering of de dieren achter een andere veilige begrenzing kunnen blijven. Verplaats ze zo nodig tijdelijk en vertel anderen dat je aan de afrastering werkt, zodat niemand het apparaat tijdens het werk inschakelt.
Schakel het schrikdraadapparaat uit volgens de handleiding van jouw model voordat je de geleider of aansluitkabel losmaakt. Ga niet af op de stand van een schakelaar bij de beschadigde plek. Raak de geleider niet aan om te voelen of hij uit staat. Is onduidelijk hoe je jouw installatie veilig uitschakelt, laat het werk dan uitvoeren door iemand die het systeem kent. AKO begint een controle waarbij de toevoerkabel wordt losgemaakt met het uitschakelen van het apparaat.
Geschikte verbinders voor draad, lint of koord kiezen
Zoek op welk type geleider er hangt en controleer de maat en toepassing in de instructies van zowel de geleider als de verbinder. Een onderdeel voor twee stukken geleider is niet vanzelf ook geschikt voor een poortaansluiting of toevoerkabel. Fabrikanten onderscheiden verbinders voor kunststof draad, koord en lint; ook binnen die groepen verschillen de toegestane maten. Voor metalen draad moet de verbinder bij het betreffende draadtype passen. Knoop een breuk niet aan elkaar als vervanging voor een elektrische verbinding. Bekijk het onderscheid tussen verbinders voor kunststof draad, koord en lint bij AKO. Een afzonderlijke geleiderinstructie van AKO noemt voor zijn metalen draad een specifiek verbindingstype; dat advies geldt niet automatisch voor ander draad.
| Schade of plek | Controleer vóór het herstel | Passende vervolgstap |
|---|---|---|
| Breuk in metalen draad | Draadtype, diameter en staat van de uiteinden | Zoek een verbinder die volgens de fabrikant bij deze draad past. Controleer daarna de bevestiging. |
| Breuk in kunststof schrikdraad | Diameter en toestand van de metalen draden in en rond de breuk | Kies een passende verbinder; beoordeel vervanging als ook het omliggende materiaal versleten is. |
| Gescheurd lint | Lintbreedte, rafels en toestand van de metalen draden | Kies een verbinder voor deze breedte of vervang het beschadigde deel. |
| Gebroken koord | Koorddiameter en slijtage naast de breuk | Kies een geschikte koordverbinder of vervang een langer versleten deel. |
| Losse klem of slijtage bij een doorgang | Klem, isolator, poortonderdeel en plek waar het materiaal schuurt | Verhelp ook de oorzaak van het losraken of schuren en controleer de doorgang bij gebruik. |
| Beschadigde aansluitkabel | Mantel, aansluitpunten, kabelroute en voorgeschreven kabeltype | Volg de kabelinstructie; laat een defecte ondergrondse toevoerkabel vervangen door een geschikt type. |
Bij lint of koord met gebroken metalen geleidingsdraden kan vervanging van het aangetaste materiaal nodig zijn, ook als het kunststof nog aan elkaar zit. AKO wijst op geleidingsverlies door zulke schade.
Trekbelasting, contact, isolatie en bereikbaarheid nalopen
Bevestig het gekozen onderdeel zoals de productinstructie voorschrijft. Kijk daarna of de geleider goed wordt gedragen en niet zichtbaar doorhangt, of de verbinding vastzit en of de geleider buiten de bedoelde aansluiting vrij blijft van een paal of metalen hekdeel. Houd de reparatieplek bereikbaar voor inspectie. Kijk bij een poort ook wat er gebeurt wanneer die normaal wordt gebruikt: blijft het materiaal vrij van de rand die de schade veroorzaakte? AKO noemt losse contacten en defecte isolatoren als mogelijke storingspunten; Gallagher adviseert verbindingen, isolatoren en poorten mee te controleren.
Het herstel nameten en terugkerende schade vastleggen
Maak de werkplek vrij en schakel het apparaat weer in volgens de handleiding. Meet met een geschikte afrasteringstester volgens diens gebruiksaanwijzing aan weerszijden van de reparatie en verderop in het traject. Een verbinding die er stevig uitziet, bewijst nog niet dat de afrastering verderop werkt. Blijft de meting afwijkend, controleer dan ook andere mogelijke storingsplekken in plaats van zonder aanleiding dezelfde verbinder opnieuw te monteren. Gallagher beschrijft de controle van spanning en afrasteringsonderdelen.
Schrijf bij terugkerende schade de plek, het materiaal, het vervangen onderdeel en de meetuitkomst op. Zo zie je of bijvoorbeeld dezelfde doorgang opnieuw schuurt of dat de storing rond de toevoerkabel terugkomt. Een uitgebreide diagnose van lage spanning of de aarding valt buiten deze reparatiecontrole.
